SenseCAP M1 Raspberry Pi Shield: পিনআউট ও LoRaWAN-এ পুনর্ব্যবহার

Table of Contents
SenseCAP M1 শিল্ড LoRaWAN গেটওয়ে হার্ডওয়্যার হিসেবে কাজে লাগে, তবে এর ওয়্যারিং সাধারণ Raspberry Pi HAT টিউটোরিয়ালের চেয়ে বেশি খুঁটিয়ে পরীক্ষা করতে হয়। এই নির্দেশিকা Clockwork Bird-এর 2023 সালের অনুসন্ধান এর সঙ্গে প্রস্তুতকারকের নথি, আপস্ট্রিম ড্রাইভার পর্যালোচনা এবং বর্তমান GPIO নির্দেশনা যুক্ত করেছে। আপনি হার্ডওয়্যার শনাক্ত করবেন, নিশ্চিত তথ্য ও অসম্পূর্ণ পিনআউট প্রমাণ আলাদা করবেন এবং পুনরাবৃত্তিযোগ্য চালুর রেকর্ড তৈরি করবেন।
পরিধি: এটি নথিভিত্তিক হার্ডওয়্যার নির্দেশিকা। এই নিবন্ধের জন্য কমান্ড ও বোর্ড ম্যাপ কোনো বাস্তব M1-এ পরীক্ষা করা হয়নি।
মূল বিষয়গুলো
- দুটি বোর্ডই শনাক্ত করুন: M1 ক্যারিয়ার এবং খুলে নেওয়া যায় এমন কনসেনট্রেটরের মডেল ও রিভিশন আলাদা।
- রিসেট স্ক্রিপ্ট পর্যালোচনা করুন: CoreCell-এর ডিফল্ট মান প্রকাশিত M1 পিনআউটের কিছু সিগন্যালের সঙ্গে মেলে না।
- OS ইন্টারফেস পরীক্ষা করুন: SPI ডিভাইস ফাইল, GPIO নম্বর এবং GPIO টুলের সংস্করণ আলাদা প্রশ্নের উত্তর দেয়।
- সিকিউর এলিমেন্টের প্রভিশনিং অক্ষত রাখুন: ডিভাইসের তথ্য পড়া এবং সেটি কনফিগার বা কী তৈরি করা এক কাজ নয়।
- সম্পূর্ণ পথ যাচাই করুন: কনসেনট্রেটর শনাক্ত হওয়া সেন্সর ডেলিভারি প্রমাণ করে না।
শুরু করার আগে
কঠিনতার মাত্রা: মাঝারি। যন্ত্রপাতির তালিকা, OS প্রস্তুতি এবং নথি যাচাইয়ের জন্য প্রায় এক থেকে দুই ঘণ্টা রাখুন। বৈদ্যুতিক যাচাই, ড্রাইভার পরিবর্তন এবং নেটওয়ার্ক সার্ভার স্থাপনে অতিরিক্ত কাজ লাগবে, বিশেষ করে বোর্ডের রিভিশন অজানা হলে।
| উপকরণ | কাজ |
|---|---|
| M1 শিল্ড ও কনসেনট্রেটর | ক্যারিয়ারের রিভিশন ও মডিউলের সম্পূর্ণ লেবেল পড়ুন |
| Raspberry Pi 4 | মূল M1 নকশায় ব্যবহৃত হোস্ট দিয়ে শুরু করুন |
| অতিরিক্ত microSD কার্ড | আগের ইনস্টলেশন অক্ষত রেখে আলাদা OS প্রস্তুত করুন |
| সঠিক পাওয়ার সাপ্লাই ও অ্যান্টেনা | অ্যাসেম্বলি এবং মডিউলের RF ব্যান্ডের সঙ্গে মিলিয়ে নিন |
| SSH বা স্থানীয় কনসোল | ডায়াগনস্টিক রেকর্ড করুন এবং কনফিগারেশন সম্পাদনা করুন |
| LoRaWAN সেন্সর ও সার্ভার | হার্ডওয়্যার চালুর পরে অ্যাপ্লিকেশন ডেলিভারি যাচাই করুন |
| মিটার ও হার্ডওয়্যার জ্ঞান | অজানা সংযোগ চালানোর আগে সেগুলো সমাধান করুন |
কিছু খোলার আগে বিদ্যুৎ বিচ্ছিন্ন অ্যাসেম্বলির দুই পাশের ছবি তুলুন। কানেক্টরের দিক, স্ক্রু, স্পেসার ও অ্যান্টেনার পথ লিখে রাখুন। নতুন ইনস্টলেশন গ্রহণযোগ্যতার পরীক্ষা পাস না করা পর্যন্ত পুরোনো কার্ড ও কনফিগারেশন হাতের কাছে রাখুন।
তিনটি স্তর শনাক্ত করুন
সম্পূর্ণ M1, ক্যারিয়ার শিল্ড এবং কনসেনট্রেটর আলাদা উপাদান। Seeed-এর নথিতে সম্পূর্ণ হটস্পটকে Raspberry Pi 4-এর সঙ্গে WM1302/SX1302 অথবা WM1303/SX1303 কনসেনট্রেটর হিসেবে বর্ণনা করা হয়েছে। “SenseCAP M1 shield” লেখা তালিকা থেকে ক্যারিয়ারের সঙ্গে কোন অংশটি আছে তা জানা যায় না। Seeed Studio-এর M1 পরিচিতি
ক্যারিয়ার Pi ও মডিউলের মধ্যে পাওয়ার এবং পেরিফেরাল সিগন্যাল সংযুক্ত করে। কনসেনট্রেটর রেডিও গ্রহণ ও প্রেরণ সামলায়। হোস্টে চলা প্যাকেট ফরোয়ার্ডার সার্ভারের সঙ্গে গ্রহণ করা রেডিও প্যাকেট এবং নির্ধারিত ডাউনলিংক বিনিময় করে। Semtech-এর SX1302 HAL পরিচিতি
উদাহরণ হিসেবে, শেলফের তাপমাত্রা সেন্সর রেডিওতে আপলিংক পাঠায়। কনসেনট্রেটর সেটি গ্রহণ করে, হোস্ট ফরোয়ার্ড করে, তারপর নেটওয়ার্ক ও অ্যাপ্লিকেশন পরিষেবা প্রক্রিয়া করে। Linux চালু হওয়া এই পথের কেবল হোস্ট অংশটি প্রমাণ করে।

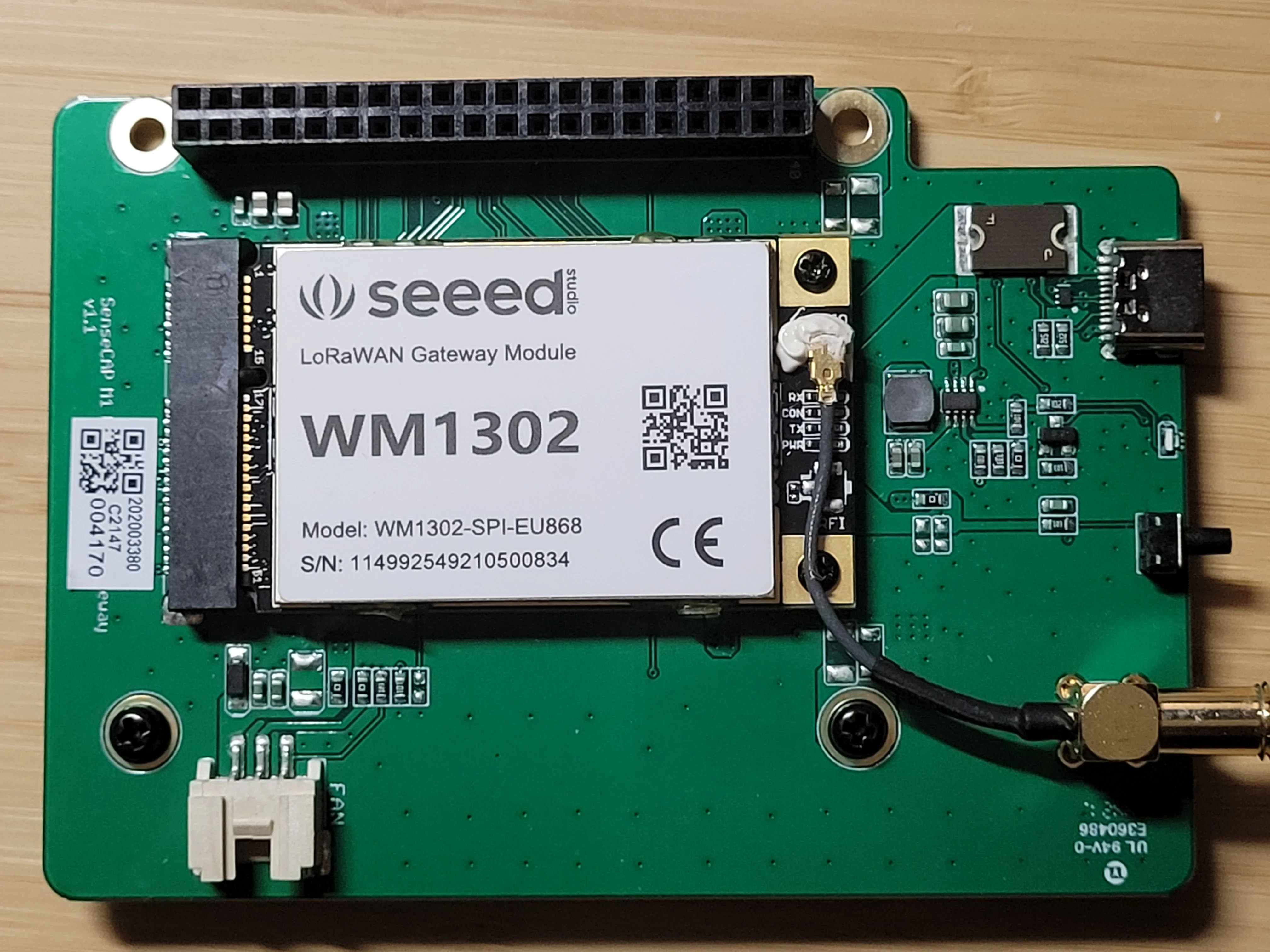

Clockwork Bird-এর ছবিতে M1 v1.1 ক্যারিয়ারে WM1302-SPI-EU868 লেখা মডিউল দেখা যায়। নিজের হার্ডওয়্যারের লেবেল খুঁজতে ছবিটি ব্যবহার করুন। সিরিয়াল নম্বর ছবির যন্ত্রাংশ শনাক্ত করে, অন্য গেটওয়ের কনফিগারেশন নয়।

Clockwork Bird-এর তোলা M1 v1.1 হার্ডওয়্যার, এই নিবন্ধের কভারেও ব্যবহৃত · Clockwork Bird, 2023-05-03
পাওয়ার ও রেডিও সংযোগ
M1-এর USB-C কানেক্টরকে পাওয়ার ইনপুট হিসেবে ধরুন। প্রস্তুতকারক সম্পূর্ণ গেটওয়ের জন্য 5 V DC, 3 A নির্দিষ্ট করেছে এবং USB-C-কে পাওয়ার সাপ্লাই ইন্টারফেস বলেছে। একে চার্জিং পোর্ট বললে এমন ব্যাটারি ফাংশনের ইঙ্গিত হয়, যা স্পেসিফিকেশনে নেই। SenseCAP M1 স্পেসিফিকেশন

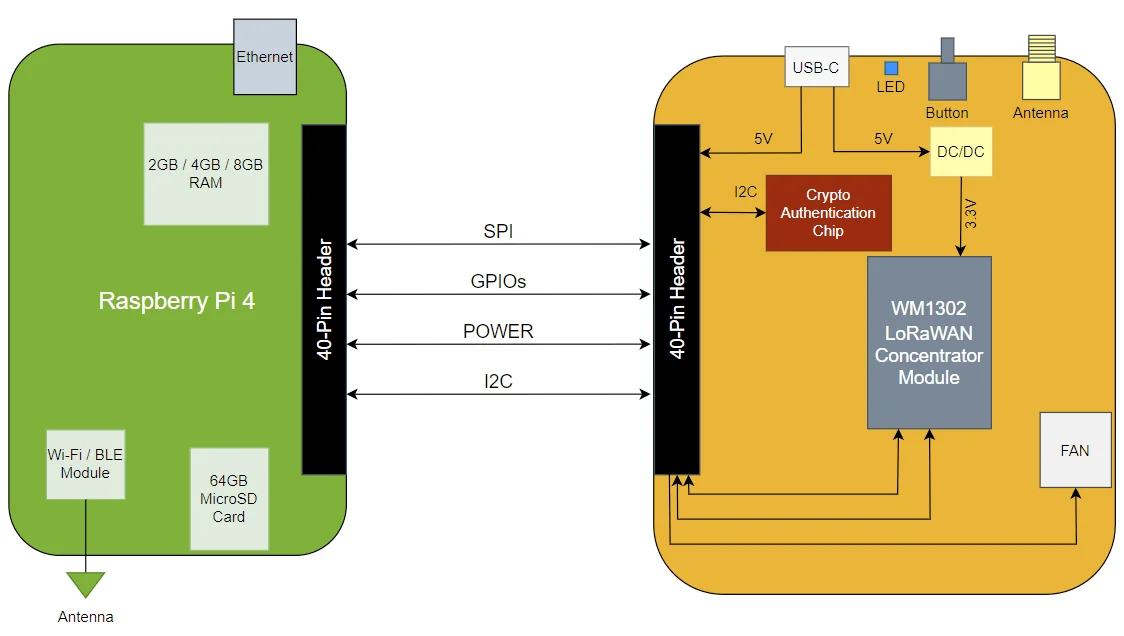

প্রস্তুতকারকের ব্লক ডায়াগ্রামে 5 V সরবরাহ এবং মডিউলের নিয়ন্ত্রিত 3.3 V রেল আলাদা। সমস্যা খোঁজার সময় এই পার্থক্য জরুরি: Pi চললেও কনসেনট্রেটরে পাওয়ার না-ও থাকতে পারে। সিগন্যাল পিনে 5 V দেবেন না এবং দুই পাওয়ার ইনপুট পরস্পর থেকে বিচ্ছিন্ন ধরে নেবেন না।
SPI ও USB মডিউল ভ্যারিয়েন্টে হোস্টের সংযোগ আলাদা। Seeed-এর WM1302 নথিতে SPI মডেলের জন্য সরাসরি SPI এবং USB মডেলের জন্য STM32L4 USB ব্রিজ বর্ণিত। mini-PCIe আকৃতি মডিউলের ফর্ম ফ্যাক্টর বোঝায়, আর নথিভুক্ত বৈদ্যুতিক ইন্টারফেস হলো SPI অথবা USB। ল্যাপটপের সকেটের আকৃতি মিলে গেলেই সামঞ্জস্য প্রমাণ হয় না। Seeed-এর WM1302 নথি
অ্যাসেম্বলিতে পাওয়ার দেওয়ার আগে পাওয়ার বিচ্ছিন্ন রেখে মডিউল বসান এবং উপযুক্ত অ্যান্টেনা লাগান। RF হার্ডওয়্যার, অ্যান্টেনা এবং নির্ধারিত আঞ্চলিক প্ল্যান মিলিয়ে নিন। কনফিগারেশন ফাইলের নাম পাল্টালে মডিউলের RF অংশ বদলায় না, এবং M1 পাওয়ার সকেট USB কনসেনট্রেটর ভ্যারিয়েন্ট সমর্থনের প্রমাণ নয়।

Clockwork Bird-এর মূল নিবন্ধে পুনর্মুদ্রিত SenseCAP প্রস্তুতকারকের ডায়াগ্রাম, WM1302 নকশা দেখায় · Seeed Studio / SenseCAP, via Clockwork Bird
পিনআউট সতর্কভাবে পড়ুন
BCM GPIO নম্বর ও ফিজিক্যাল হেডার পিন আলাদা কলামে লিখুন। উদাহরণ হিসেবে, BCM GPIO17 Pi হেডারের ফিজিক্যাল পিন 11-এ থাকে। মডিউলের এজ কানেক্টর তৃতীয় নম্বর পদ্ধতি যোগ করে, তাই তার রিসেট পিন নম্বর Raspberry Pi GPIO নম্বর নয়।

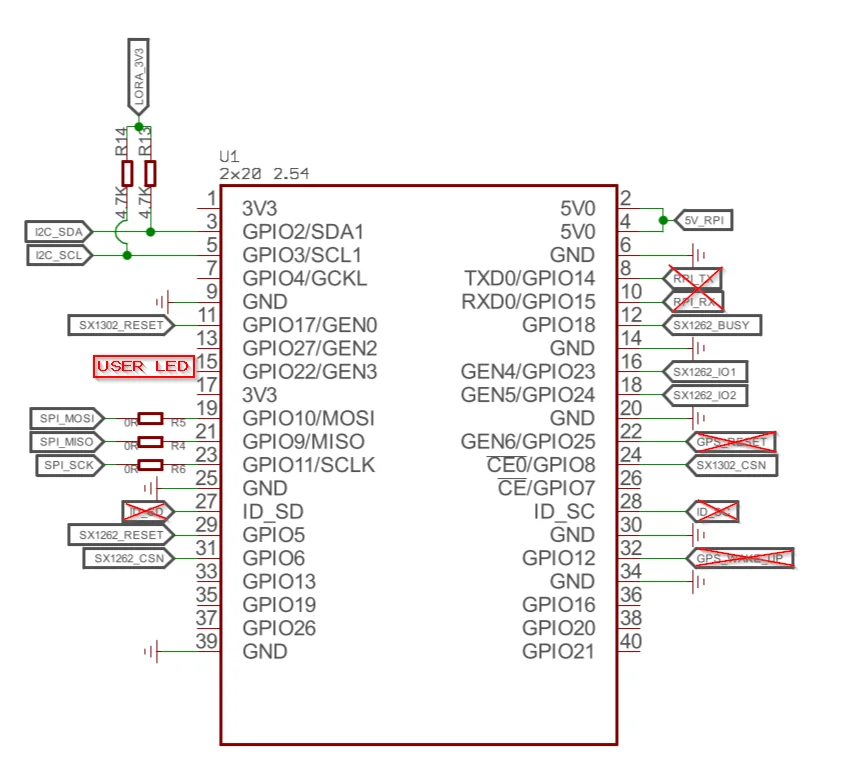

নিচের টেবিলটি Clockwork Bird-এর চিহ্নিত হেডার ছবির সংযোগগুলো তুলে ধরে। এটি কমিউনিটি রেফারেন্স, প্রস্তুতকারকের সম্পূর্ণ স্কিম্যাটিক বা প্রতিটি M1 রিভিশনের মাপ নয়। ছবিতে SX1262 লেখা থাকলেও Semtech-এর সাধারণ রিসেট স্ক্রিপ্টে SX1261 নাম ব্যবহৃত হয়েছে।
| ছবির সিগন্যাল | BCM / ফিজিক্যাল পিন | ব্যাখ্যা |
|---|---|---|
| I2C SDA / SCL | GPIO2 / 3, GPIO3 / 5 | শেয়ার্ড ম্যানেজমেন্ট বাস |
| SX1302 রিসেট | GPIO17 / 11 | কনসেনট্রেটর রিসেটের সম্ভাব্য পিন |
| ব্যবহারকারীর LED | GPIO22 / 15 | M1-এর চিহ্ন |
| SPI MOSI / MISO | GPIO10 / 19, GPIO9 / 21 | SPI ডেটা সিগন্যাল |
| SPI ক্লক | GPIO11 / 23 | SPI ক্লক সিগন্যাল |
| SX1302 চিপ নির্বাচন | GPIO8 / 24 | SPI0 CE0 |
| SX1262 রিসেট | GPIO5 / 29 | অতিরিক্ত রেডিও রিসেটের সম্ভাব্য পিন |
| SX1262 চিপ নির্বাচন | GPIO6 / 31 | GPIO6, SPI0 CE1 থেকে আলাদা |
| SX1262 BUSY | GPIO18 / 12 | অতিরিক্ত রেডিওর স্ট্যাটাস আউটপুট |
| SX1262 IO1 / IO2 | GPIO23 / 16, GPIO24 / 18 | ব্যবহারের আগে যাচাই করার অতিরিক্ত সিগন্যাল |
কাটা GPS/UART চিহ্ন M1-এ GPS আছে প্রমাণ করে না। নিজের হার্ডওয়্যারে GPS না থাকলে GPS-ভিত্তিক সেটআপ বাদ দিন। প্রকাশিত ডায়াগ্রামে ব্যবহারকারীর বোতাম ও ফ্যান নিয়ন্ত্রণও অমীমাংসিত। Clockwork Bird-এর পিনআউট অনুসন্ধান

রিভিশন কভারেজ অসম্পূর্ণ এমন কমিউনিটি-চিহ্নিত রেফারেন্স, সম্পূর্ণ M1 স্কিম্যাটিক নয় · Clockwork Bird, 2023-05-03
রিসেট স্ক্রিপ্টের দ্বন্দ্ব সমাধান করুন
রিসেট স্ক্রিপ্ট বৈদ্যুতিক আউটপুট নির্বাচন করে, শুধু সফটওয়্যার পছন্দ নয়। Semtech-এর upstream reset_lgw.sh CoreCell রেফারেন্স ডিজাইনের জন্য। এর ডিফল্টে কনসেনট্রেটর রিসেটে GPIO23, পাওয়ার এনেবলে GPIO18, অতিরিক্ত রিসেটে GPIO22 এবং AD5338R রিসেটে GPIO13 আছে।
Semtech রিসেট স্ক্রিপ্টের সোর্স
Seeed-এর পুরোনো সেটআপ নির্দেশনায় দুটি রিসেট অ্যাসাইনমেন্ট GPIO17 ও GPIO5 করা হয়েছে, কিন্তু রেফারেন্স ডিজাইনের অন্য এন্ট্রিগুলো রাখা হয়েছে। উদাহরণ অনুসরণের আগে মানগুলো চিহ্নিত M1 ছবির সঙ্গে তুলনা করুন। Seeed WM1302 সেটআপ নির্দেশনা
| অ্যাসাইনমেন্ট | বিরোধী প্রমাণ | দরকারি সিদ্ধান্ত |
|---|---|---|
| অতিরিক্ত রিসেট হিসেবে GPIO22 | M1 ছবিতে এটি ব্যবহারকারীর LED | LED চালুর আগে এই অনুমান বাদ দিন |
| পাওয়ার এনেবল হিসেবে GPIO18 | M1 ছবিতে এটি অতিরিক্ত BUSY | চালানোর আগে নেট ও দিক যাচাই করুন |
| DAC রিসেট হিসেবে GPIO13 | সাধারণ স্ক্রিপ্টে অন্য রেফারেন্স ডিজাইনের নাম | সার্কিটটি আছে কি না নির্ধারণ করুন |
| অতিরিক্ত SPI ডিভাইস | M1 ছবিতে CE1 নয়, GPIO6 নির্বাচন | চিপ-সিলেক্ট রাউটিং ও ড্রাইভার সমর্থন নিশ্চিত করুন |
অনুমান: ছবিতে দেখানোর মতো GPIO18 যদি অতিরিক্ত রেডিও আউটপুটে যুক্ত থাকে, তবে Pi-এর দিককে আউটপুট করা বৈদ্যুতিক সংঘাতের ঝুঁকি তৈরি করে। অমিলটি যাচাইয়ের প্রয়োজন দেখায়, ক্ষতি ঘটেছে বা প্রতিটি M1-এ একই ওয়্যারিং আছে তা প্রমাণ করে না।
সব পাওয়ার বিচ্ছিন্ন করে হেডার ও মডিউল কানেক্টরের মধ্যে দেখা যায় এমন সংযোগ অনুসরণ করুন। বোর্ডের রিভিশন এবং দুই প্রান্ত লিখে রাখুন। কন্টিনিউটি ফল সংযোগের প্রমাণ দেয়, আর সিগন্যালের দিক ও বৈদ্যুতিক সীমা উপাদানের নথি থেকে বুঝতে হবে।

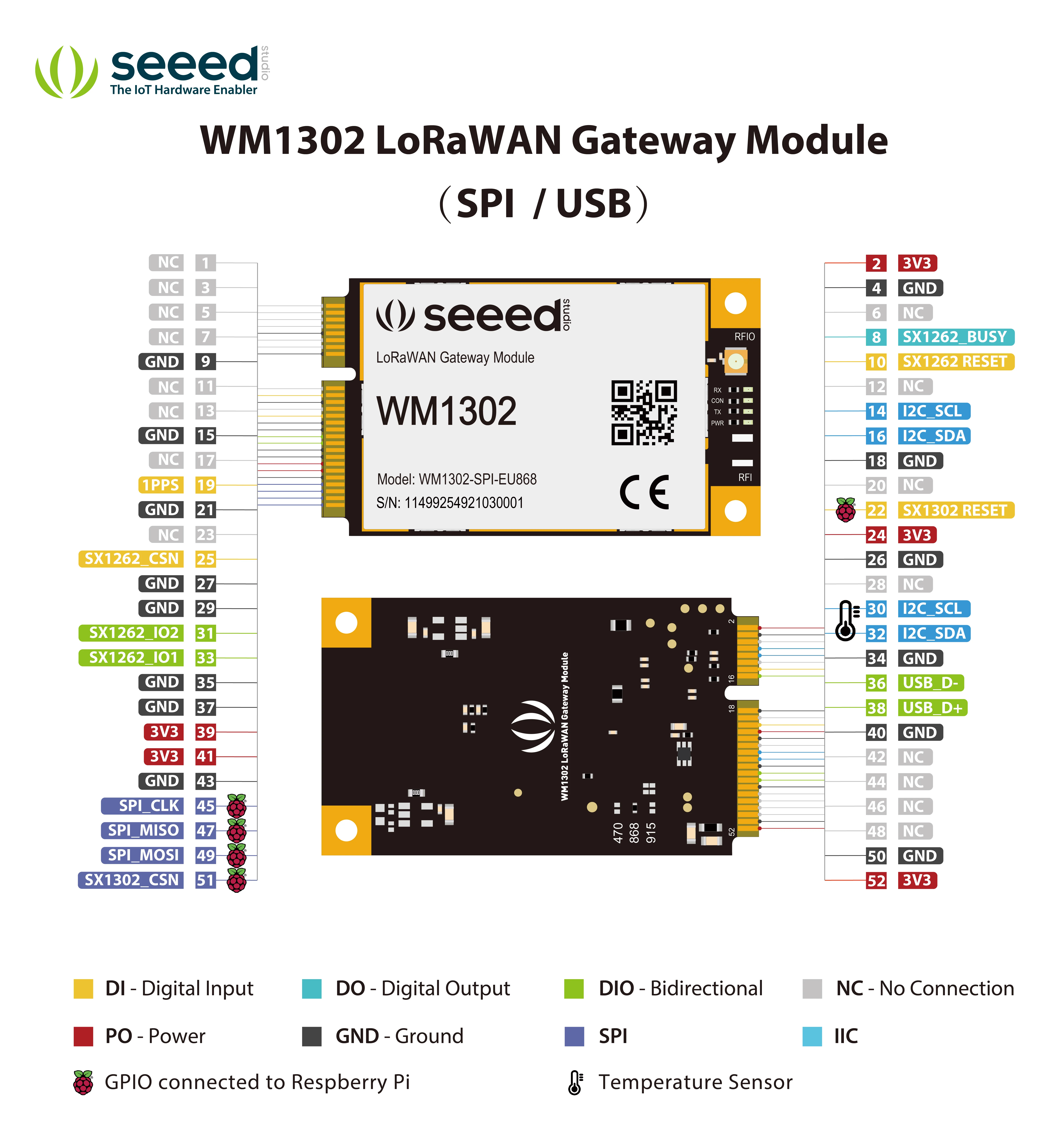

মডিউলের নিচের ডায়াগ্রাম ব্যবহার করে এজ-কানেক্টর পিন ও Pi হেডার পিন গুলিয়ে ফেলবেন না। অতিরিক্ত রেডিওর লেবেল প্রকাশিত মডিউল রেফারেন্স বোঝায়; সব রিভিশনে একই চিপ বা ফিচার প্রমাণ করে না। Seeed WM1302 মডিউল পিনআউট

মডিউল এজ কানেক্টরের নম্বর Raspberry Pi হেডার নম্বর থেকে আলাদা · Seeed Studio, WM1302-doc
Raspberry Pi OS প্রস্তুত করুন
অতিরিক্ত ইনস্টলেশনে হোস্ট পরিবেশ নথিভুক্ত করুন:
cat /etc/os-release
uname -r
tr -d '\0' < /proc/device-tree/model
OS রিলিজ, কার্নেল ও Pi মডেল পুনরুৎপাদনযোগ্য ভিত্তি দেয়। পুরোনো টিউটোরিয়ালের সঙ্গে তুলনার আগে এগুলো লিখে রাখুন।
পরীক্ষা ও বিল্ড টুল ইনস্টল করুন:
sudo apt update
sudo apt install git build-essential i2c-tools gpiod
sudo raspi-config
Interface Options-এ SPI ও I2C চালু করে রিবুট করুন। কনসেনট্রেটর পথে SPI লাগে; পরের অংশের ব্যবস্থাপনা ডিভাইসে I2C লাগে। অন্য HAT-এর টিউটোরিয়াল থেকে অপ্রাসঙ্গিক GPS সিরিয়াল-পোর্ট পরিবর্তন আনবেন না।
প্রকাশিত ইন্টারফেস দেখুন:
ls -l /dev/spidev* /dev/i2c-*
i2cdetect -l
gpiodetect
gpioinfo
gpioset --version
এই কমান্ডগুলো ডিভাইস নোড, অ্যাডাপ্টার, GPIO কন্ট্রোলার, লাইন এবং ইনস্টল করা GPIO টুলের সংস্করণ দেখায়। i2cdetect -l অ্যাডাপ্টারের তালিকা দেয়, ঠিকানা স্ক্যান করে না। /dev/spidev0.0 ফাইল SPI ইন্টারফেস প্রকাশিত হওয়ার প্রমাণ, চালু কনসেনট্রেটরের সঙ্গে যোগাযোগের নয়।
i2c-tools ম্যানুয়াল
,
Raspberry Pi GPIO নির্দেশনা
GPIO সংস্করণ বিবেচনা করুন
অন্য মেশিনের গ্লোবাল GPIO নম্বর নকল করবেন না। পুরোনো স্ক্রিপ্ট /sys/class/gpio ব্যবহার করে, যা কার্নেলের নথিতে অপ্রচলিত। নতুন ইউজার-স্পেস ইন্টিগ্রেশনে সঠিক কন্ট্রোলার ও লাইন অফসেটসহ GPIO character-device ইন্টারফেস ব্যবহার করা উচিত।
Linux GPIO নথি
স্ক্রিপ্ট বদলানোর আগে gpioset --help দেখুন। সংস্করণ 1 ও 2-তে সিনট্যাক্স এবং প্রসেসের আচরণ আলাদা। বর্তমান টুল ডিফল্টে অনুরোধ করা লাইন ধরে রাখে, তবে বহনযোগ্য চুক্তি প্রসেস শেষ হওয়ার পরের অবস্থা নিশ্চিত করে না।
libgpiod gpioset নথি
Raspberry Pi তার কার্নেলে আউটপুট স্থায়ী থাকার আচরণ এবং পরিবর্তনের বিকল্প নথিভুক্ত করেছে। সব Linux একই আচরণ করবে ধরে না নিয়ে ব্যবহৃত কার্নেলের কনফিগারেশন লিখুন। নতুন নম্বর পদ্ধতি বা GPIO টুল ভুল বৈদ্যুতিক ম্যাপ ঠিক করে না। Raspberry Pi GPIO ব্যবহার নির্দেশিকা
ব্যবহারকারীর LED পরীক্ষা করুন
GPIO22 LED-এর সঙ্গে যুক্ত এবং দ্বন্দ্বপূর্ণ GPIO ব্যবহারকারী সরানো হয়েছে নিশ্চিত করে বুট কনফিগারেশন সম্পাদনা করুন:
sudoedit /boot/firmware/config.txt
আধুনিক Raspberry Pi OS বুট কনফিগারেশন /boot/firmware/config.txt-এ মাউন্ট করে। পুরোনো ইমেজে /boot/config.txt থাকে, যা 2023 সালের নিবন্ধে ব্যবহৃত পথ। সম্পাদনার আগে সক্রিয় ফাইলের ব্যাকআপ নিন।
Raspberry Pi config.txt নথি
আপনার Pi-তে প্রযোজ্য অংশে, যেমন [all]-এর নিচে LED overlay যোগ করুন:
dtoverlay=gpio-led,gpio=22,label=lorawan,trigger=heartbeat
gpio প্যারামিটার BCM নম্বর ব্যবহার করে। label Linux LED ডিভাইসের নাম দেয়, এবং trigger=heartbeat কার্নেলের heartbeat ট্রিগার নির্ধারণ করে। Clockwork Bird M1-এর জন্য এই মান জানিয়েছে, Raspberry Pi overlay রেফারেন্সও প্যারামিটারগুলো নথিভুক্ত করেছে।
মূল LED পর্যবেক্ষণ
,
gpio-led overlay রেফারেন্স
রিবুটের পর নিবন্ধিত LED পরীক্ষা করুন:
ls -l /sys/class/leds/
cat /sys/class/leds/lorawan/trigger
প্রত্যাশিত ফল lorawan LED এন্ট্রি এবং বন্ধনীর মধ্যে নির্বাচিত heartbeat। LED জ্বলা-নেভা GPIO/ড্রাইভার পথ কাজ করার প্রমাণ। LoRaWAN নিবন্ধন, রেডিও গ্রহণ বা Helium অবস্থা এর দ্বারা জানা যায় না।
I2C ডিভাইস অনুসন্ধান করুন
I2C ঠিকানা একটি সূত্র, ডিভাইসের পরিচয় নয়। Clockwork Bird 0x60 ও 0x39-এ সাড়া দেখেছিল, তারপর ক্রিপ্টো লাইব্রেরি দিয়ে ATECC608 তথ্য পড়েছিল। মূল নিবন্ধে তাপমাত্রা সেন্সরের পরিচয় অনুমান ছিল।
আগের অংশের অ্যাডাপ্টার তালিকা থেকে শুরু করুন। বড় পরিসরের i2cdetect স্ক্যান প্যাসিভভাবে ট্রাফিক দেখে না, প্রোব লেনদেন পাঠায়। আপস্ট্রিম ম্যানুয়ালে বিঘ্ন ঘটার সতর্কতা আছে। চলমান গেটওয়ে বা অজানা সংযুক্ত ডিভাইসে নিয়মিত স্ক্যান এড়ান।
i2c-tools প্রোব আচরণ
| পর্যবেক্ষণ | সমর্থিত সিদ্ধান্ত | অমীমাংসিত প্রশ্ন |
|---|---|---|
0x60-এ সাড়া | কিছু একটি প্রোব শনাক্ত করেছে | এটি কি প্রত্যাশিত সিকিউর এলিমেন্ট? |
0x39-এ সাড়া | কিছু একটি প্রোব শনাক্ত করেছে | কোন উপাদান ও রিভিশন সাড়া দিয়েছে? |
স্ক্যানে UU | ড্রাইভার ঠিকানাটি ব্যবহার করে, প্রোব বাদ গেছে | কোন ড্রাইভার ব্যবহার করছে? |
| সাড়া নেই | প্রোব কোনো স্বীকৃতি পায়নি | পাওয়ার, বাস, মালিকানা, না ডিভাইস প্রোটোকল? |
তাপমাত্রা সেন্সরের সূত্র যাচাই করুন
STTS751 হলো 0x39-এর জন্য নথিসমর্থিত সম্ভাব্য ডিভাইস। Semtech তাপমাত্রা ড্রাইভারের হেডার স্পষ্টভাবে 0x39-কে STTS751-0DP3F-এর সঙ্গে যুক্ত করেছে। এতে মূল ধারণা শক্তিশালী হয়, কিন্তু এই ঠিকানায় থাকা প্রতিটি বোর্ডের উপাদান শনাক্ত হয় না।
Semtech STTS751 ড্রাইভার হেডার
সামঞ্জস্যপূর্ণ উপাদান শনাক্ত এবং অন্য কোনো প্রসেস সেটি ব্যবহার করছে না নিশ্চিত করার পর এই কমান্ডে পরিচয় রেজিস্টার পড়ুন:
sudo i2cget 1 0x39 0xfd b
sudo i2cget 1 0x39 0xfe b
এখানে 1 যাচাইকৃত বাস, 0x39 ডিভাইস এবং b SMBus byte-data রিড নির্বাচন করে। STTS751-0-এর ক্ষেত্রে নথিভুক্ত product ID 0xFD-তে 0x00, এবং manufacturer ID 0xFE-তে 0x53। লেনদেনগুলো রেজিস্টার ঠিকানা নির্বাচন করে, কনফিগারেশন মান লেখে না।
STTS751 ডেটাশিট, রেজিস্টার ম্যাপ ও পরিচয় রেজিস্টার
রিডিং চিপের চিহ্ন ও নথির সঙ্গে তুলনা করুন। মিল থাকা জোড়া পরিচয়ের পক্ষে প্রমাণ বাড়ায়; ত্রুটি হলে হার্ডওয়্যার কনফিগারেশন বদলানোর আগে বাস ও ব্যবহারকারী পরীক্ষা করুন। সেন্সরটি তার আশপাশের তাপমাত্রা মাপে, Pi CPU-এর তাপমাত্রা নয়।
সিকিউর এলিমেন্ট পরীক্ষা করুন
ATECC608 আলাদা প্রমাণীকরণ উপাদান। কনফিগারেশন, সিরিয়াল নম্বর, পাবলিক কী এবং সুরক্ষিত কী উপাদানকে আলাদা ধারণা হিসেবে ধরুন। পাবলিক কী পড়লে সংশ্লিষ্ট প্রাইভেট কী দেখা যায় না।
Microchip-এর CryptoAuthLib ডিভাইস ইন্টারফেস দেয়। cryptoauthtools রিপোজিটরিতে লাইব্রেরিভিত্তিক উদাহরণ আছে। উদাহরণ চালানোর আগে প্রকল্পগুলোর নির্দেশনা অনুযায়ী লক্ষ্য সিস্টেমে নেটিভ লাইব্রেরি ও Python binding প্রস্তুত করুন। সম্পর্কহীন Python প্যাকেজ ইনস্টল বা একটি স্ক্রিপ্ট কপি করলেই I2C backend চালু প্রমাণ হয় না। Microchip CryptoAuthLib , Microchip cryptoauthtools
প্রস্তুত cryptoauthtools/python/examples ডিরেক্টরি থেকে মূল নিবন্ধের পরিদর্শন কমান্ড চালান:
sudo python3 info.py -i i2c
-i i2c আর্গুমেন্ট ইন্টারফেস নির্বাচন করে। ভার্চুয়াল পরিবেশে সেটির নির্দিষ্ট Python ইন্টারপ্রেটার ব্যবহার করুন এবং মিল থাকা নেটিভ লাইব্রেরি পাওয়া নিশ্চিত করুন। অনেক ইনস্টলেশনে sudo python3 সিস্টেম ইন্টারপ্রেটার বেছে নেয়, তাই কিছু মডিউল আমদানি ব্যর্থ হয়।
পর্যালোচিত info.py রিভিশন তথ্য, সিরিয়াল নম্বর, কনফিগারেশন এবং লক অবস্থা পড়ে। ডেটা জোন লক থাকলে এটি slot 0-এর পাবলিক কী নেওয়ার চেষ্টা করে। এটি উদাহরণের প্রভিশনিং ধাপ চালায় না। slot 0 পাবলিক কী পড়ার একক ব্যর্থতা ডিভাইস নষ্ট প্রমাণ করে না।
Microchip info.py সোর্স
| আউটপুট বা কাজ | অর্থ |
|---|---|
| কনফিগারেশন লক | কনফিগারেশনে বিধিনিষেধ কার্যকর |
| ডেটা জোন লক | নির্ধারিত slot policy অনুযায়ী প্রবেশাধিকার বুঝুন |
| পাবলিক কী দেখানো হয়েছে | পাবলিক তথ্য পড়া হয়েছে, প্রাইভেট কী রপ্তানি নয় |
config.py চালানো | কনফিগারেশন, লক ও কী তৈরিসহ প্রভিশনিং উদাহরণ |
পরিদর্শন ত্রুটি সারাতে config.py চালাবেন না। এর সোর্সে কনফিগারেশন লেখা, জোন লক এবং কী তৈরির কল আছে। আগে কনফিগার করা ডিভাইসে ডিফল্ট কী-তৈরির পথও গুরুত্বপূর্ণ।
Microchip config.py সোর্স
Microchip-এর নথিভুক্ত প্রভিশনিং প্রোফাইল দেখায়, ডেটা জোন লক থাকলেও সব slot-এর প্রবেশাধিকার এক নয়। ওই প্রোফাইল M1-এর সঠিক কনফিগারেশন প্রমাণ করে না। কীগুলো পুনর্ব্যবহারের পরিকল্পনার আগে ডিভাইসের বর্তমান কনফিগারেশন রাখুন এবং মিল থাকা অংশের নথি দেখুন। Microchip মেমরি ও slot-প্রবেশাধিকার নীতি
ফ্যান ও বোতামের অজানা বিষয় দেখুন
তিন-পিন ফ্যান সকেট তার ভোল্টেজ, পোলারিটি বা নিয়ন্ত্রণ পদ্ধতি প্রমাণ করে না। পিন নম্বরের ছবি তুলুন এবং ফ্যানের লেবেল পড়ুন। বদলি ফ্যান বা GPIO overlay বেছে নেওয়ার আগে পাওয়ার ও নিয়ন্ত্রণ সংযোগ নিশ্চিত করুন।
মূল অনুসন্ধানে বোতামের GPIO-ও অজানা। বোর্ড রিভিশন অনুযায়ী ড্রাইভার বা কনফিগারেশন খুঁজুন, তারপর পাওয়ার বিচ্ছিন্ন রেখে সংযোগ যাচাই করুন। বোতাম খুঁজতে দেখতে ফাঁকা সব GPIO-কে আউটপুট করবেন না।
| পেরিফেরাল | যে প্রমাণ সংগ্রহ করবেন | গ্রহণযোগ্যতার শর্ত |
|---|---|---|
| ফ্যান পাওয়ার | ফ্যানের রেটিং, কানেক্টরের গ্রাউন্ড ও সরবরাহ | মাপা সরবরাহ ফ্যানের স্পেসিফিকেশনের সঙ্গে মেলে |
| ফ্যান নিয়ন্ত্রণ | ড্রাইভার/কনফিগারেশন বা অনুসরণ করা নিয়ন্ত্রণ সার্কিট | স্টার্টআপ ও বেশি তাপমাত্রায় আচরণ নির্ধারিত |
| ব্যবহারকারীর বোতাম | কন্টাক্ট ওয়্যারিং, GPIO ম্যাপ, ইনপুট পোলারিটি | একবার ইচ্ছাকৃত চাপলে প্রত্যাশিত ইভেন্ট হয় |
নতুন OS ইনস্টলেশন মূল যন্ত্রের কুলিং নীতি স্বয়ংক্রিয়ভাবে ফিরিয়ে আনে না। প্রথম দীর্ঘ পরীক্ষায় ফ্যান ও তাপমাত্রা একসঙ্গে দেখুন। কেসের বাতাস চলাচলের পথ রাখুন এবং দরকারি কুলিং হারালে পরীক্ষা থামান।
গেটওয়ে সফটওয়্যার স্ট্যাক বাছুন
বোর্ড সমর্থন ও সার্ভার প্রোটোকল আলাদা করে দেখুন। সামঞ্জস্যপূর্ণ LoRaWAN সার্ভার ভুল রিসেট পদ্ধতি বা RF ক্যালিব্রেশন ঠিক করে না। আগে এমন সফটওয়্যার বাছুন যা কনসেনট্রেটর, ক্যারিয়ার ওয়্যারিং, OS এবং আঞ্চলিক কনফিগারেশন সমর্থন করে।
| সফটওয়্যার পথ | কাজ | স্থাপনের আগে পরীক্ষা |
|---|---|---|
| Semtech SX1302 HAL | সোর্স পর্যায়ের চালু করা ও ডায়াগনস্টিক টুল | বোর্ড রিসেট পদ্ধতি ও মডিউল কনফিগারেশন |
| LoRa Basics Station | সার্ভারে গেটওয়ের প্রমাণীকৃত সংযোগ | চালু বোর্ড ইন্টিগ্রেশন ও সার্ভার শংসাপত্র |
| ChirpStack Concentratord | নিবেদিত কনসেনট্রেটর পরিষেবা | সমর্থিত মডেল, ক্যালিব্রেশন ও GPIO ম্যাপ |
ChirpStack-এ SPI seeed_wm1302 মডেল আছে। এটি মডিউল সমর্থনের প্রমাণ, সম্পূর্ণ M1 ইমেজ বা সব M1 রিভিশনের সমর্থন নয়। আলাদা SenseCAP M2 ইনস্টল নির্দেশনাকে M1 ফার্মওয়্যার নির্দেশনা ভাববেন না।
ChirpStack হার্ডওয়্যার সমর্থন
,
ChirpStack Seeed ইনস্টল লক্ষ্য
The Things Stack-এর ডকুমেন্টেশন পুরোনো Semtech UDP forwarder-এর বদলে LoRa Basics Station সুপারিশ করে। Station TLS ও টোকেন-ভিত্তিক প্রমাণীকরণসহ কেন্দ্রীয় কনফিগারেশনের সুবিধা দেয়। UDP উদাহরণ প্যাকেট ফরোয়ার্ডিং বোঝাতে কাজে লাগে, কিন্তু সার্ভার ঠিকানা সেট করলেই ওই সুরক্ষা আসে না। The Things Stack UDP নির্দেশনা , LoRa Basics Station নথি
আপস্ট্রিম টুল প্রস্তুত করুন
লক্ষ্য Pi-তে নতুন ওয়ার্কিং ডিরেক্টরিতে বিল্ড করুন:
git clone https://github.com/Lora-net/sx1302_hal.git
cd sx1302_hal
git rev-parse HEAD
make
বিল্ড আউটপুটের সঙ্গে কমিট শনাক্তকারী সংরক্ষণ করুন। বিল্ড শেষ হওয়া কম্পাইলারের সামঞ্জস্য দেখায়, তবে রেডিও চালাতে যাচাইকৃত রিসেট বাস্তবায়ন ও সঠিক কনফিগারেশনও লাগে। Semtech-এর নথিতে HAL ও সহায়ক প্রোগ্রামের ভূমিকা ব্যাখ্যা করা হয়েছে। SX1302 HAL বিল্ড ও টুল নথি
হার্ডওয়্যার-অ্যাক্সেস টুল চালানোর আগে রিসেট ফাইল দেখুন:
sed -n '1,180p' tools/reset_lgw.sh
এই ফাইল অপরিবর্তিতভাবে রানটাইম ডিরেক্টরিতে কপি করবেন না। শনাক্তকরণ টুলসহ হার্ডওয়্যার-অ্যাক্সেস প্রোগ্রাম স্বয়ংক্রিয়ভাবে রিসেট স্ক্রিপ্ট ব্যবহার করতে পারে বলে Semtech নথিভুক্ত করেছে। আপনার পর্যালোচনায় প্রতিটি বরাদ্দ পিন, সিগন্যালের দিক, GPIO API এবং স্টার্টআপ/শাটডাউন অবস্থা অন্তর্ভুক্ত করুন।
বোর্ড যাচাইয়ের পর নির্বাচিত স্ট্যাকের নির্দেশনা দিয়ে কনসেনট্রেটরের EUI পড়ুন ও গেটওয়ে নিবন্ধন করুন। সার্ভার কনফিগারেশন যোগ করার সময় মডিউলের ক্যালিব্রেশন ও RF সেটিং অক্ষত রাখুন। Semtech UDP-তে gateway_ID EUI বোঝায়, আর The Things Stack কনসোলে Gateway ID হলো নিবন্ধনের জন্য মানুষের পড়ার উপযোগী পরিচয়।
The Things Stack গেটওয়ে কনফিগারেশন
সেন্সর ডেলিভারি প্রমাণ করুন
প্রথম ব্যর্থ স্তর খুঁজতে ধাপে ধাপে প্রমাণ নিন। গেটওয়ে অনলাইন দেখানো সার্ভার সংযোগ প্রমাণ করে। গ্রহণযোগ্যতা পরীক্ষায় পরিচিত সেন্সর, মেলা ফ্রিকোয়েন্সি প্ল্যান এবং ডিকোড করা অ্যাপ্লিকেশন পেলোডও লাগবে।
নিচের ধাপ প্রস্তাবিত পরীক্ষা, M1-এ মাপা ফল নয়:
| ধাপ | যে প্রমাণ রাখবেন | অর্থ |
|---|---|---|
| হোস্ট প্রস্তুত | OS, কার্নেল, পাওয়ার ও ইন্টারফেস তালিকা | Linux প্রস্তুতি সম্পন্ন |
| কনসেনট্রেটর সাড়া দেয় | EUI ও সফল ইনিশিয়ালাইজেশন লগ | হোস্ট-কনসেনট্রেটর যোগাযোগ কাজ করে |
| রেডিও গ্রহণ | প্রত্যাশিত সেন্সর প্যাকেট ও রিসেপশন মেটাডেটা | নির্ধারিত গ্রহণ পথ কাজ করে |
| সার্ভার গ্রহণ করে | সেন্সরের সঙ্গে যুক্ত গেটওয়ে ইভেন্ট | ফরোয়ার্ডিং ও সার্ভার রাউটিং কাজ করে |
| অ্যাপ্লিকেশন ডিকোড | প্রত্যাশিত পরিমাপ ও সময় | অ্যাপ্লিকেশন পথ কাজ করে |
| রিবুটের পর পুনরুদ্ধার | রিস্টার্টের পর একই পরীক্ষা | স্টার্টআপ কনফিগারেশন পুনরাবৃত্তিযোগ্য |
OTAA সেন্সরের ক্ষেত্রে অ্যাক্টিভেশন বিনিময় ও পরবর্তী আপলিংকও নিশ্চিত করুন। OTAA-এর অর্থ over-the-air activation, সেশন স্থাপনের জয়েন পদ্ধতি। জয়েন অনুরোধ পাওয়া সফল জয়েন বা ডাউনলিংক পথ প্রমাণ করে না। The Things Stack অ্যাক্টিভেশন নথি
ব্যবহারিক নির্ণয়: গেটওয়ে সার্ভারে যুক্ত হয়ে EUI জানায়, কিন্তু সেন্সর দেখা যায় না। সেন্সরের ট্রান্সমিট কনফিগারেশন, নির্বাচিত রিসিভ চ্যানেল, অ্যান্টেনা পথ ও রেডিও লগ আগে দেখুন। এই পরিস্থিতিতে ATECC608 পুনরায় প্রোগ্রাম করলে অনুপস্থিত প্রমাণ মিলবে না।
দ্বিতীয় নির্ণয়: সেন্সর প্যাকেট স্থানীয়ভাবে দেখা যায়, কিন্তু অ্যাপ্লিকেশনে পৌঁছায় না। প্যাকেটের সময় গেটওয়ে ও সার্ভার ইভেন্টের সঙ্গে মেলান, তারপর রাউটিং, ডিভাইস নিবন্ধন ও ডিকোডিং দেখুন। সার্ভার ইভেন্ট গ্রহণের আগে লগের RF প্যাকেট পেলোড ডিকোডারকে দোষ দেওয়ার যথেষ্ট প্রমাণ নয়।
লক্ষণ অনুযায়ী সমস্যা সমাধান
| লক্ষণ | প্রথমে পরীক্ষা | পরের পদক্ষেপ |
|---|---|---|
| SPI ডিভাইস ফাইল নেই | সক্রিয় বুট কনফিগারেশন ও ইন্টারফেস সেটিং | কাঙ্ক্ষিত ইন্টারফেস চালু করে রিবুট |
| SPI আছে, রেডিও ব্যর্থ | পাওয়ার, মডিউল বসানো, রিসেট ধাপ ও চিপ নির্বাচন | সার্ভার বদলানোর আগে বৈদ্যুতিক পথ যাচাই |
| GPIO export ত্রুটি | পুরোনো sysfs ধারণা ও ইনস্টল কার্নেল | GPIO API-র জন্য পর্যালোচিত বাস্তবায়ন নিন |
| GPIO আগে থেকেই ব্যবহৃত | gpioinfo-এ দেখানো ব্যবহারকারী | আবার চেষ্টার আগে মালিকানা সমাধান |
| সেটআপের পর LED চলে না | overlay প্রয়োগ ও GPIO22 দ্বন্দ্ব | নিবন্ধিত LED ডিভাইস ও রিসেট স্ক্রিপ্ট দেখুন |
| I2C ডিভাইস অনুপস্থিত | বাস নম্বর, পাওয়ার ও বর্তমান মালিকানা | বারবার বড় স্ক্যান না করে অনুসন্ধান |
| ক্রিপ্টো লাইব্রেরি আমদানি ব্যর্থ | ইন্টারপ্রেটার, binding ও নেটিভ লাইব্রেরি পথ | সফটওয়্যার পরিবেশ ঠিক করুন |
| পাবলিক কী পড়া ব্যর্থ | slot policy ও আগের সফল পাঠ | প্রভিশনিং না করে কনফিগারেশন পর্যালোচনা |
| ফ্যান চলে না | যাচাইকৃত পাওয়ার ও কুলিং নিয়ন্ত্রণ | দীর্ঘ পরীক্ষার আগে কুলিং ফিরিয়ে আনুন |
| আপলিংক আসে, জয়েন ব্যর্থ | ডাউনলিংক পথ ও আঞ্চলিক/ডিভাইস সেটিং | জয়েন উত্তর ও রিসিভ উইন্ডো অনুসরণ করুন |
প্রতিটি সংশোধনকে একক পরীক্ষা হিসেবে ধরুন। আগের কনফিগারেশন রাখুন, একবারে একটি ভেরিয়েবল পাল্টান, একই পরীক্ষা আবার করুন এবং প্রত্যাশিত প্রমাণ দেখা গেছে কি না লিখুন।
হার্ডওয়্যার রেকর্ড তৈরি করুন
অনুসন্ধানকে পুনরাবৃত্তিযোগ্য হস্তান্তর নথিতে রূপ দিতে এই টেমপ্লেট ব্যবহার করুন:
ক্যারিয়ার রিভিশন ও ছবি:
কনসেনট্রেটরের মডেল, ইন্টারফেস ও RF ব্যান্ড:
হোস্ট মডেল / OS / কার্নেল / GPIO টুলের সংস্করণ:
পাওয়ার / অ্যান্টেনা / কুলিং বিন্যাস:
যাচাইকৃত পিন ম্যাপ ও প্রমাণ:
অমীমাংসিত নেট ও বাদ দেওয়া ফিচার:
সফটওয়্যার রিপোজিটরি ও কমিট:
রিসেট বাস্তবায়ন ও GPIO ব্যবহারকারী:
গেটওয়ে EUI / সার্ভার / ফ্রিকোয়েন্সি প্ল্যান:
সেন্সর অ্যাক্টিভেশন ও ডিকোড করা আপলিংক প্রমাণ:
রিবুট-পরবর্তী পুনরুদ্ধারের ফল:
মূল কার্ডের অবস্থান ও rollback পদ্ধতি:
সিদ্ধান্তের অনুশীলন: লেবেলহীন সস্তা খালি ক্যারিয়ার এবং পাঠযোগ্য লেবেল ও নথিভুক্ত পরিচালনাসহ দামি অ্যাসেম্বলি আছে। বাকি Pi, কনসেনট্রেটর, অ্যান্টেনা, পাওয়ার ও যাচাইয়ের সময় যোগ করে প্রকল্পের উপযোগীটি ঠিক করুন। ভালো পছন্দ নির্ভর করে মোট খরচ ও নির্ধারিত পরিষেবার প্রমাণের ওপর, শুধু ক্যারিয়ারের বিজ্ঞাপিত দামের ওপর নয়।
প্রত্যাশিত যুক্তি: শেখার প্রকল্পে মাপার সরঞ্জাম ও সময় থাকলে অমীমাংসিত ওয়্যারিং মেনে নেওয়া যায়। চালু সেন্সর সমর্থনকারী গেটওয়েতে পুনরাবৃত্তিযোগ্য স্টার্টআপ, কুলিং, সফটওয়্যার সমর্থন এবং প্রমাণিত ডেলিভারি লাগে। কোন অমীমাংসিত বিষয় স্থাপন থামাবে তা লিখুন।
পরবর্তী পদক্ষেপ
প্রথমে হার্ডওয়্যার রেকর্ড পূরণ করুন এবং রিসেট স্ক্রিপ্টের অমিল মেটান। তারপর একটি পরিচিত সেন্সর চালু করে অ্যাপ্লিকেশন ডিকোড পর্যন্ত প্রমাণ সংরক্ষণ করুন, এরপর আরও ডিভাইস যোগ করুন।
গ্রহণযোগ্যতার রেকর্ড: বোর্ড রিভিশন, মডিউল লেবেল, রেডিও ব্যান্ড, পাওয়ার মাপ, সক্রিয় SPI ডিভাইস, GPIO লাইনের নাম, রিসেট ধাপ, কনসেনট্রেটর লগ, সার্ভার সংযোগ এবং একটি ডিকোড করা আপলিংক সংরক্ষণ করুন। প্রতিটি মানকে পর্যবেক্ষিত, নথিভুক্ত বা এখনও অনুমান হিসেবে চিহ্নিত করুন। কোনো প্রসেস চালু হওয়াকে RF পারফরম্যান্স বা অ্যাপ্লিকেশন ডেলিভারির প্রমাণ ধরবেন না।
আপনার লক্ষ্য mesh বার্তা আদান-প্রদান হলে আগে আমাদের Meshtastic, MeshCore ও Reticulum তুলনা নির্দেশিকায় প্রোটোকলের ভূমিকা তুলনা করুন। LoRa রেডিও প্রযুক্তি ভাগ করে নিলেই ফার্মওয়্যার সামঞ্জস্য প্রমাণ হয় না। বার্তা ব্যবস্থার জন্য MeshtasticD সমর্থিত হার্ডওয়্যার নথি দেখুন; এই LoRaWAN পদ্ধতিকে Meshtastic রূপান্তর ভাববেন না।
উৎস ও ছবির স্বীকৃতি
গবেষণা যাচাই: 12 সেপ্টেম্বর 2026। তারিখহীন নথি ও রিপোজিটরি লিংক এই নিবন্ধের জন্য পর্যালোচিত সংস্করণ বোঝায়। স্থানীয় ছবির মূল লেবেল ও স্বীকৃতি অক্ষত আছে।
| প্রকাশক | উৎস ও তারিখ |
|---|---|
| Clockwork Bird | SenseCAP M1 Raspberry Pi Shield , 2023-05-03। বোর্ডের ছবি, চিহ্নিত হেডার ও পুনর্মুদ্রিত প্রস্তুতকারকের ব্লক ডায়াগ্রাম |
| Seeed Studio / SenseCAP | M1 পরিচিতি ও স্পেসিফিকেশন , তারিখ নেই। মূল ব্লক ডায়াগ্রামের স্বীকৃতি |
| Seeed Studio | WM1302 নথি ও মডিউল পিনআউট , রিপোজিটরি |
| Semtech | SX1302/SX1303 HAL , সঙ্গে লিংক করা রিসেট স্ক্রিপ্ট ও তাপমাত্রা ড্রাইভারের সোর্স |
| Raspberry Pi | বুট কনফিগারেশন , GPIO নির্দেশিকা এবং overlay রেফারেন্স |
| Linux / libgpiod | অপ্রচলিত GPIO sysfs ইন্টারফেস এবং gpioset ম্যানুয়াল , পরেরটি আগস্ট 2026-এর |
| i2c-tools | i2cdetect ম্যানুয়াল , v4.3 সোর্স |
| STMicroelectronics | STTS751 ডেটাশিট , রিভিশন 7 |
| Microchip | CryptoAuthLib , cryptoauthtools , এবং slot-প্রবেশাধিকার নীতি নথি |
| ChirpStack | Concentratord হার্ডওয়্যার সমর্থন ও Seeed ইনস্টল লক্ষ্য |
| The Things Industries | UDP forwarder , LoRa Basics Station এবং ডিভাইস অ্যাক্টিভেশন |
| Meshtastic | MeshtasticD নথি , তারিখ নেই |
